產品分類

產品特點

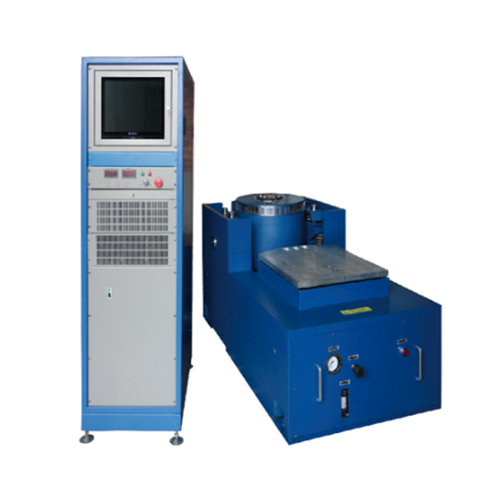

●電動振動臺由激振器、高功率放大器及多功能控制器組合而成，符合各種軍規、國標、商規等振動測試規格要求，為現代產品設計開發及生產、品管、品保之必備之利器，擁有它您的產品將無往不利。
●振動響應頻率寬、控制精度高?？赡M各種波形及規范、控制容易。擴充性能佳、保養容易。
●高剛性動圈設計，剛性高、頻譜輸出平穩，實驗頻率可達2500Hz底板采用鑄鋼制造，堅固且具低共振之特性，機臺穩定不搖晃，不影響樓板結構及受到外界振動干擾。
●胎體采用高效率低噪音風機冷卻，確保機臺長時間持續運行。
●系統開機自檢功能，齊全的系統連鎖保護裝置。
●功率放大器模塊化設計，低諧波失真，卓越的隨機性能，3sigma額定峰電流符合ISO規范。
●提供各種水平及垂直擴展平臺組合運用。

產品用途

廣泛適用于國防、航空、航天、通訊、電子、汽車、家電、家具等行業。該類型設備用于發現早期故障，模擬實際工況考核和結構強度試驗，產品應用范圍廣泛、適用面寬、試驗效果顯著、可靠。系統設計滿足 MIL、ASTM、IEC、ISO、BS、JIS 等軍用標準以及其它國際試驗標準。

電動振動臺試驗的目的是將：電池電源、LED顯示屏產品、手機電子產品虛假焊，線路板,讀卡機、數碼產品、音響、導航儀等車載電器產品在于實驗室中作一連串可控制的振動模擬，無論是自然或人為環境所產生的振動，例如在汽車運輸，海航運輸，風吹，地震、…等。測試產品于有效壽命周期中，是否能承受運送或使用時的振動環境考驗，確定產品設計及功能的要求標準。振動試驗的價值，在于確認產品的可靠度及有效將不良品于出廠前篩檢出來，避免到貨損壞發生，評估其不良品的失效分析，以達成一個高水平、高可靠度的產品。強調持續性疲勞性的振動試驗,更有助于了解一般環境下產品對于處于振動下所反映出來的情形,避免因產品長時間處于某種振動頻率下造成無法預知的損壞。

技術規格

型號	YH-9802	YH-9803	YH-9806	YH-9810	YH-9820	YH-9830	YH-9840	YH-9850
正弦推力	200kgf	300kgf	600kgf	1000kgf	2000kgf	3000kgf	4000kgf	5000kgf
隨機推力	200kgf	300kgf	600kgf	1000kgf	2000kgf	3000kgf	4000kgf	5000kgf
沖擊推力6ms	400kgf	600kgf	1200kgf	2000kgf	4400kgf	6800kgf	8000kgf	11000kgf
頻率范圍	2~4500Hz	2~4000Hz	2~4000Hz	2~4000Hz	2~3000Hz	2~2800Hz	2~2800Hz	2~2700Hz
持續位移	25.4mm	38mm	51mm	51mm	51mm	51mm	51mm	51mm
沖擊位移	25.4mm	38mm	51mm	51mm	51mm	63.5mm	63.5mm	63.5mm
最大速度	2m/s	2m/s	2m/s	2m/s	2m/s	2m/s	2m/s	2m/s
最大加速度	981m/s2	981m/s2	981m/s2	981m/s2	981m/s2	981m/s2	981m/s2	981m/s2
動圈直徑	Φ150mm	Φ150mm	Φ200mm	Φ240mm	Φ320mm	Φ370mm	Φ370mm	Φ445mm
一階諧振頻率	3400Hz	2750Hz	3300Hz	3600Hz	2600Hz	2400Hz	2400Hz	2400Hz
容許偏載力N×m	＞196	＞196	＞300	＞300	＞500	＞500	＞500	＞1000
運動部件等效質量	2kg	3kg	6kg	10kg	22kg	34kg	34kg	55kg
載荷連接點	12個連接點	12個連接點	16個連接點	16個連接點	16個連接點	16個連接點	16個連接點	16個連接點
臺面螺釘尺寸（標準）	M8	M8	M8	M10	M10	M10	M10	M12
臺面螺釘布局（直徑、圓周）	6個在φ60mm； 6個在φ120mm	6個在φ60mm；6個在φ120mm	8個在φ100mm；8個在φ160mm	8個在φ100mm；	8個在φ120mm；8個在φ250mm	8個在φ150mm；8個在φ300mm	8個在φ150mm；8個在φ300mm	8個在φ200mm；8個在φ400mm
軸向隔振頻率	＜3Hz	＜3Hz	＜3Hz	＜3Hz	＜3Hz	＜3Hz	＜3Hz	＜3Hz
最大載荷	70kg	120kg	300kg	140kg	300kg	500kg	500kg	1000kg
漏磁	≤1mT	≤1mT	≤1mT	≤1mT	≤1mT	≤1mT	≤1mT	≤1mT
尺寸（L×W×H)	696mm× 599mm× 655mm	754mm× 599mm× 680mm	943mm× 633mm× 770mm	1061m× 750mm× 844mm	1189m× 780mm× 1080mm	1336m× 860mm× 178mm	1336m× 860mm× 1178mm	1605m× 1130m× 1375mm
振動臺重量	440kg	490kg	730kg	960kg	1650kg	2470kg	2470kg	4500kg
電源要求	3相AC, 380V±10%	3相AC, 380V±10%	3相AC, 380V±10%	3相AC, 380V±10%	3相AC, 380V±10%	3相AC, 380V±10%	3相AC, 380V±10%	3相AC, 380V±10%
電源要求	50Hz，6.5KVA	50Hz，8KVA	50Hz，18KVA	50Hz，28KVA	50Hz，40KVA	50Hz，40KVA	50Hz，75KVA	50Hz，90KVA
